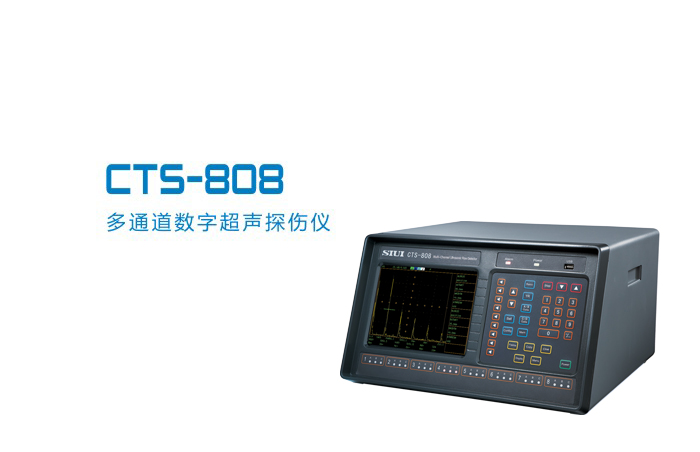

CTS-808

>>产品留言

产品介绍产品参数检测图库下载

  • 高性能
  • 抗干扰
  • 实时自动报警
  • 网络通讯
  • 远程控制
  • 探伤数据管理
  • 探伤通道多,可连接8组单、双晶探头同时工作,具有探伤通道互检功能。
  • 检测灵敏度高,各通道的探伤灵敏度余量高达60dB。
  • 每个探伤通道有A、B、C三路报警闸门,可分别设置为进波和失波报警,实现多位置、多方式的自动报警。
  • 界面波跟踪功能,通过跟踪闸门D和报警闸门A、B、C之间的逻辑关系,保证报警闸门跟踪界面波,防止水浸法探伤由于水层波动导致的误报警或漏报警。
  • 脉冲重复频率可调,重复频率可达到5KHz/通道(4通道)、3.3KHz/通道(6通道)、2.5KHz/通道(8通道)。
  • 可设定缺陷的自动标记为延时标记或延长距离标记。
  • 具有相关报次数选择,可根据实际情况选择相关报警数,防止误报警,提高抗干扰能力。
  • 大容量存储器可存储高达500个数据集,包括波形、曲线、参数、探伤报告等。
  • USB接口可将仪器内部存储的数据、波形向U盘转存,或直接打印探伤报告。
  • 大屏幕、高亮度彩色TFT液晶显示屏带来更好的读测效果,可选择显示任意四个通道的波形和探伤数据。
  • 可选择中文或英文菜单,操作过程文字信息提示。
  • 上位机操作软件具有专用数据库和强大处理功能,更便于数据的分析、编辑、分类、存储、查询、打印、传送等功能。
  • 由机械传动装置提供位移信号,配合探伤仪的缺陷回波信号,在上位机实现B、C型显示,直观地显示缺陷的位置和当量。
  • 探伤仪主机采用高度集成化设计,配合专用的软件系统,操作直观、运行稳定,满足在线检测高速、准确的需求。

项 目

衰减器误差

dB

每12±1

垂直线性误差

%

≤3

动态范围

dB

≥30

探伤灵敏度余量

dB

≥60(2.5Z20N探头)

远区分辨力

dB

≥26

水平线性误差

%

≤0.5

电噪声电平

%

初始化工作状态下,探测范围、增益可达:≤20 (工作频率 1 ~ 3MHz 档)

工作频率范围

MHz

1.5 ~ 3 / 3 ~ 6 两档可选

脉冲重复频率



分10档可调(8通道时,可达 2.5KHz/ 通道,实际通道重复频率受通道数、互检、探测范围、声速、脉冲移位、探头零点等关联限制)

薄板分辨力

mm

≤3(5C6N 探头)

测量分辨力

mm

0.1

探测范围

mm

0 ~ 1000(钢纵波)

脉冲移位

mm

-10 ~ 500 (钢纵波)

材料声速

m/s

1000 ~ 9999

抑制

%

0 ~ 80 线性抑制

检波方式



负向检波 / 正向检波 / 双向检波 / 滤波

增益范围

dB

0 ~ 110

双探头



off / on

闸门



每通道4个闸门 A、B、C为测量闸门,D为跟踪闸门

显示画面



可选择单个通道或四个通道的显示画面

探伤通道数



8 / 6 / 4 通道可切换

通道互检



根据探伤通道数,固定1→2(1通道发射,2通道接收)、3→4、5→6、7→8

报警输出



声光报警(内接扬声器和面板LED发光二极管)及可设置的报警信号输出接口

喷枪输出



4个喷枪输出接口

存储器



500组数据集,包括探伤状态参量、回波图形等

冻结功能



A型回波冻结

自动增益功能



A闸门内回波幅度自动调整到80%波幅

显示屏



高亮度8.4″彩色TTF显示屏,640×480像素

工作电压

V

220 AC(外部电源)

工作温度

-10 ~ 40

重量

Kg

约12.5

尺寸

mm

400×250×400(宽×高×深)


×
