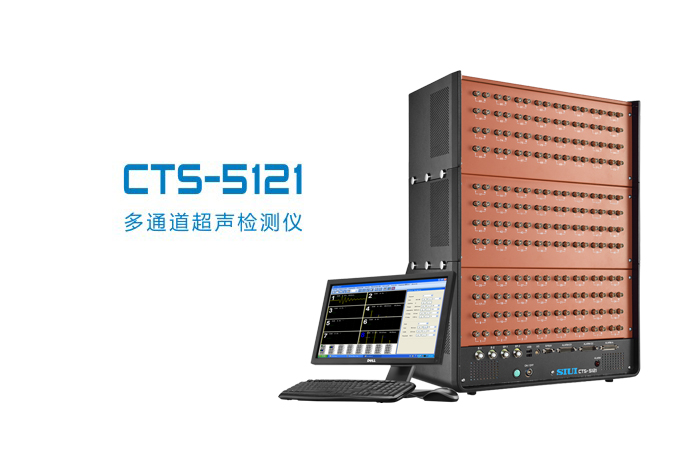

CTS-5121
CTS-5XX1系列PC平台多通道超声检测仪，通过与探头、机械传动等装置组合为成套超声检测系统，实现钢管、焊管、钢棒、钢坯、钢板等型材的高速自动化超声检测。
产品介绍产品参数检测图库下载
- 支持72至96个独立超声检测通道（CTS-5091/5101/5111/5121），每板卡具有8个独立发射接收通道；
- 工作频率范围：0.5至20MHz；
- 每个超声检测通道重复频率可达2.5KHz；
- 可调宽度负方波发射，发射电压可达500V；
- 检测灵敏度高，探伤灵敏度余量达60dB以上；
- 高性能发射接收前端及数字信号处理；
- 调试模式时，A扫可同时显示8个通道；
- 每个探伤通道有A、B、C三路报警闸门，可设置为进波或失波报警，另有一路跟踪闸门D，可实现界面波跟踪功能；
- A扫实时声光报警、自动分选或标记接口、输入输出控制等功能；
- 基于时间或位置的B扫/探伤视图/测厚视图的全程记录、计测及回放分析功能；
- 基于PC平台的大容量硬盘数据存储，全程记录B扫图并可回放；
- 支持中文和英文操作界面；
- 2维旋转编码器接口；
- 上位机软件通过LAN网络，实现远程监控；
- 支持WIFI无线传输。
|
项 目 |
单 位 |
技 术 数 据 |
||||
|
探伤灵敏度余量 |
dB |
≥65（2.5Z20N探头） |
||||
|
垂直线性误差 |
% |
≤4 |
||||
|
动态范围 |
dB |
≥32 |
||||
|
远区分辨力 |
dB |
≥26 |
||||
|
衰减器精度 |
dB |
20dB±1dB |
||||
|
等效输入噪声 |
V/ |
＜80×10-9 |
||||
|
水平线性误差 |
% |
≤0.5 |
||||
|
增益范围 |
dB |
0 ～110 |
||||
|
探测范围 |
mm |
0 ～1000（钢纵波） |
||||
|
脉冲移位范围 |
mm |
-10 ～500 (钢纵波) |
||||
|
材料声速 |
m/s |
1000 ～9999 |
||||
|
探头零点 |
us |
0～200 |
||||
|
采样率 |
MHz |
200 |
||||
|
测量分辨力 |
mm |
0.01 |
||||
|
工作频率范围 |
MHz |
0.5
数字滤波器4档可选（0.5～16MHz /1～5MHz / 2～10MHz / 10～20MHz） |
||||
|
双探头 |
|
|
|
off / on |
|
|
|
|
||||||
|
发射脉冲 |
||||||
|
|
|
|
|
负方波 |
|
发射电压：50-500V，步进50V可调，
脉宽：50ns～500ns，步进5ns可调，
阻尼： 高/低 两档可选
(实际调节时，发射脉冲参数与重复频率有关联受限) |
|
抑制 |
% |
0～80 线性抑制 |
||||
|
检波方式 |
|
|
|
负向检波/ 正向检波 / 双向检波/ 滤波 / RF |
|
|
|
|
||||||
|
重复频率 |
||||||
|
|
Hz |
分10档可调（ 2.5KHz/ 通道， 实际通道重复频率受探测范围、材料声速、脉冲移位、探头零点、板卡通道数等关联受限。) |
||||
|
报警闸门 |
|
|
|
每个通道具有4个闸门， A、B、C为测量闸门，D为跟踪闸门。 |
|
|
|
|
||||||
|
存储 |
||||||
|
|
|
|
|
本机硬盘存储，包括探伤状态参量、回波、图形等。 |
|
具有所有通道全程记录B扫图并回放的功能。
|
|
冻结功能 |
|
|
|
A型回波或图象冻结。 |
|
|
|
|
||||||
|
填充功能 |
||||||
|
|
|
|
|
使波形显示为实心状态。 |
|
|
|
|
||||||
|
显示模式 |
||||||
|
|
|
|
|
A / B扫。 |
|
调试模式时可达8通道A扫同时显示，单通道A扫波形区显示点数可达1024点；
三种扫查视图：B扫图、探伤波幅图、测厚图。 |
|
测量功能 |
|
|
|
B扫图可缩放显示，并对缺陷位置及大小进行测量。 |
|
|
|
|
||||||
|
报警输出 |
||||||
|
|
|
|
|
声光报警（内接扬声器、总报警灯、软件界面虚拟报警灯） |
|
|
|
|
||||||
|
报警输出接口 |
||||||
|
|
|
|
|
可组合设置的40个TTL兼容电平信号输出 |
|
|
|
|
||||||
|
闸门内信号幅度模拟输出接口 |
||||||
|
|
|
|
|
可自定义设置的20个闸门内信号幅度模拟电压输出 |
|
|
|
|
||||||
|
编码器输入接口 |
||||||
|
|
|
|
|
2路 |
|
|
|
|
||||||
|
起止传感器输入接口 |
||||||
|
|
|
|
|
2个（共4路） |
|
|
|
|
||||||
|
网络通讯 |
||||||
|
|
|
|
|
上位机软件通过LAN网络，实现远程监控； |
|
支持WIFI无线传输。
|
|
工作环境温度 |
|
|
|
-10～ |
|
|
