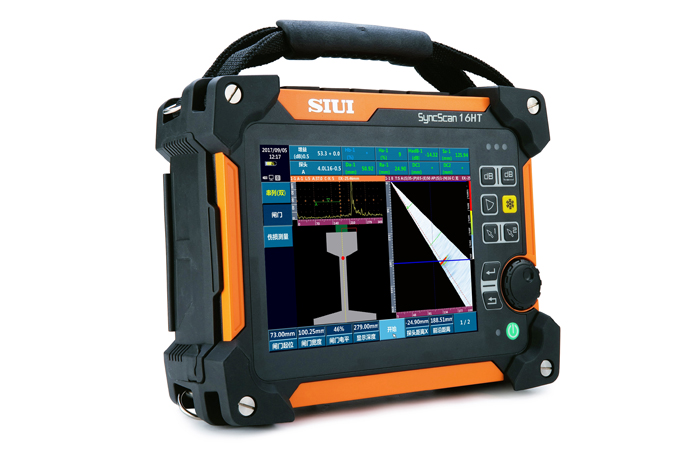

SyncScan 16HT钢轨焊缝超声成像检测仪

        SIUI新推出一款专用于各种类型的钢轨焊缝检测的便携式超声成像产品，且具有钢轨焊缝检测专用软件。

>>产品留言

产品介绍产品参数检测图库下载

  • 具有钢轨焊缝检测专用软件，钢轨焊缝检测向导软件，相控阵模式下支持PA分组扫查，最多6组；具有“声速校准”、“延迟校准”、“灵敏度校准”、“TCG校准”功能；
  • 具有钢轨及钢轨焊缝伤损大小的等级计算、自动识别和判断伤损大小功能、自动显示定位伤损R视图功能；
  • 具备对钢轨闪光焊、气压焊轨底部位相当于φ4mm-6db竖孔当量缺陷（即≥φ2.8mm平底孔当量）的灰斑和光斑检测能力；
  • 可配备轨腰串列式一发一收扫查装置，实现对钢轨焊缝全断面检测，一键完成；
  • 提供R视图，模拟钢轨形状绘制钢轨侧视图、工型图，自动计算缺陷位置，实时显示缺陷位置，支持打标功能；
  • 支持钢轨焊缝各检测部位工艺独立处理和调用，实现轨头、轨腰、轨底的检测；
  • 支持钢轨焊缝检测报告制作和导出功能；
  • 支持相控阵串列式扫查、成像、及缺陷计算；
  • 支持户外和室内两种模式显示；
  • B视图提供钢轨焊缝OverLay模拟显示，可实时查看缺陷在焊缝中的位置；
  • 仪器支持全触摸屏操作、全屏显示、自动识别探头功能、声束轨迹仿真功能和底波衰减BEA功能。



钢轨焊缝专用软件
根据钢轨焊缝的情况及特点，SIUI设计了钢轨焊缝相控阵检测的专用软件。仪器可对钢轨焊缝进行声束模拟仿真覆盖，方便探伤人员确定探头扫查的起始晶片、扫查角度以及探头与焊缝中心的前沿距离等检测工艺。



检测界面采用一键式设计，简单便捷切换不同显示视图及调用工具。



根据钢轨不同部位的检测方式，制定了不同的钢轨检测工艺，分为轨头、轨腰、轨底、零度和串列等5种不同的钢轨工艺向导。




序号 项目 各版本共同的出厂标准配置
  1.
 显示屏 8.4’’TFT高亮液晶屏，分辨率800×600点
  1.
 操作方式 按键、旋钮、触摸屏
  1.
 适用轨型 内置38Kg、43Kg、50Kg、60Kg、75Kg轨型，并支持用户自定义轨型
  1.
 电池 电池型号 DC-A007
电池类型 智能锂离子电池
电池容量 7.5Ah
电池电压 11.1V
电池数量 2只
电池工作时间 ≥4小时
  1.
 外置充电器 充电器型号 CD-A005
充电器输入 直流15V
充电器输出 直流12.6V/2A
支持电池型号 DC-A007
支持电池个数 2个
  1.
 适配器 适配器型号 GD-A007
适配器输入 交流100～240V 50Hz/60Hz
适配器输出 直流15V
适配器功率 70W
  1.
 仪器功率 ≤26VA
  1.
 数据存储器 标准SD卡（16G）
  1.
 USB接口 2个
  1.
 网络接口 1个
  1.
 视频输出 1个（VGA）
  1.
 编码器接口 1个（14芯）
  1.
 工作条件 工作温度 -10℃～45℃
相对湿度 30%～85%（不含冷凝）
  1.
 IP等级 ≥IP65
  1.
 仪器尺寸 28.4×22×9（单位：cm）
  1.
 仪器重量 3.75kg（含1只电池，电池重量0.55kg）
成像模式：通用UT
  1.
 通道数 1个
  1.
 探头接口类型 LEMO 00
  1.
 探头接口数量 2个
  1.
 支持最大阵元数 2个
  1.
 脉冲类型 负方波
  1.
 发射电压 50～400V，最小步进1V
  1.
 脉冲宽度 30～1000ns，最小步进10ns
  1.
 重复频率 10～2000Hz可调，步进20Hz
  1.
 阻尼 25/75/200/1000Ω，4档
  1.
 A/D采样频率 170MHz/12bit
  1.
 采样点数 1024点，16bit/点
  1.
 增益 0～110dB，步进：0.5/2/6/12dB
  1.
 增益微调 -4～+4
  1.
 表面补偿 全增益范围
  1.
 带宽 0.5～20MHz（-3dB）
  1.
 滤波器 数字：10档，1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz
/10MHz/13MHz/15MHz
模拟：4档，3MHz/5MHz/10MHz/全通
  1.
 检波方式 正向/负向/双向/RF
  1.
 抑制 0～80%，步进1%
  1.
 探测范围 0～15000mm，最小显示范围5mm
  1.
 材料声速 500～15000m/s，步进最小1m/s
  1.
 脉冲移位 0～1000mm，步进最小0.01mm
  1.
 探头零点 0～200us，步进最小0.01us
  1.
 探头前沿 0～100mm，步进0.01mm
  1.
 向导 自动校准、角度校准、DAC、AVG、焊缝检测、板材检测、锻件检测
  1.
 测量点 峰值/前沿/J前沿/G前沿/G峰值
  1.
 测量 闸门：幅度、幅度dB差值、声程、水平距离、垂直距离
光标：2个十字光标，可测量B图像上的水平、垂直位置及光标间距离（选购B扫描时激活）
  1.
 闸门 闸门方式：普通、跟踪
闸门数量：三个
闸门起位：全范围
闸门宽度：全范围
闸门电平：10～90%，步进1%
  1.
 曲线功能 DAC最多6条，每条最多16个参考点，符合NB/T 47013、GB/T 11345、GB/T 29712标准
TCG最多6条，每条线最多16个参考点
AVG（含三倍近场）
  1.
 辅助功能 全屏、坐标切换（声程/深度/水平）、单次/连续自动增益（40～100%，步进10%）、二次波颜色、波形比较、波形填充、峰值包络、闸门扩展、短片录制、屏幕截图
自动冻结（闸门：A、B、A和B、A或B）
UT曲面修正（CSC）
  1.
 报警 声光报警：进波/失波
  1.
 探伤灵敏度余量 ≥60dB（2.5Z20N探头）
  1.
 时基线性 ≤0.5%
  1.
 垂直线性 ≤3%
  1.
 幅度线性 ≤±2%
  1.
 衰减器精度 20dB±1dB
  1.
 动态范围 ≥32dB（JB/T 10061标准测试）
  1.
 薄板分辨力 ≤3mm
  1.
 远区分辨力 ≥26dB
  1.
 等效输入噪声 ＜40×10-9 V/
  1.
 最大使用灵敏度 ≤400μV

成像模式：相控阵
  1.
 通道数 16个
  1.
 探头接口类型 Tyco
  1.
 探头接口数量 1个
  1.
 支持最大阵元数 64个
  1.
 PR功能 支持
  1.
 脉冲类型 双极性方波
  1.
 脉冲电压 10～100V，步进10/20V
  1.
 脉冲宽度 50～1000ns，步进10ns
  1.
 输出阻抗 ≤50Ω
  1.
 发射能量 4档
  1.
 重复频率 100Hz～10KHz，最小步进100Hz
  1.
 脉冲发生器延迟 0～20μs，分辨率5ns
  1.
 脉冲发生器聚焦 单点聚焦
  1.
 带宽 0.7～20MHz（-3dB）
  1.
 A/D采样频率 100MHz/12bit
  1.
 采样点数 256/512/1024可调，16bit/点
  1.
 增益 0～80dB，步进：0.1/0.5/2/6/12
  1.
 表面补偿 全增益范围
  1.
 接收器延迟 0～20μs，分辨率2.5ns
  1.
 接收器聚焦 每扫描线最大1008焦点
  1.
 输入阻抗 ≥110Ω
  1.
 检波方式 正向、负向、双向、滤波、RF
  1.
 滤波器 14档，0.7～4.0MHz/2.5～7.0MHz/4.0～8.5MHz/7.0～10.0MHz/9～15MHz
/全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0
  1.
 扫描类型 A/S/L/C/D
  1.
 向导 声速/延迟/灵敏度/TCG校准向导、轨头（单）/轨腰（单）/轨底（单）/零度（单）/K型（双）/串列（双）检测工艺向导。
注：K型（双）功能暂未实现。
  1.
 触发方式 时基/编码器
  1.
 扫查长度 单次最大3m（16G存储卡，0.5mm编码器精度）
  1.
 扫描线数量 最大512线
  1.
 聚焦法则 512个
  1.
 扫描角度范围 -89°～+89°，步进1°
  1.
 角度间距 0.1°～5°，步进0.1°
  1.
 焦点位置 6～500mm，步进1mm
  1.
 探测范围 0～1000mm，步进最小0.01mm，最小显示范围3mm
  1.
 材料声速 500～15000m/s，步进最小1m/s
  1.
 显示延迟 0～1000mm，步进最小0.01mm
  1.
 自动校准 声速、延迟、灵敏度、TCG、水平零点。延迟、灵敏度和TCG可分段校准。
  1.
 显示模式 A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏
  1.
 测量点 峰值/前沿/J前沿/G前沿/G峰值
  1.
 测量 闸门：可测量回波幅度、声程、水平距离、垂直距离
光标：2个十字光标，可测量B/C/D图像上的水平、垂直位置及光标间距离
  1.
 闸门 闸门数量：三个（每个A型窗口，6个A型窗口时最多18个闸门）
闸门模式：声程、深度
闸门起位：全范围
闸门宽度：全范围
闸门电平：10～90%，步进1%
  1.
 曲线功能 TCG，每个A扫描线最多6条TCG曲线，每条曲线最多16个参考点
DAC，每个A扫描线最多6条DAC曲线，每条曲线最多16个参考点
  1.
 辅助功能 自动增益：单次/连续自动调整闸门内回波增益到设定值
  1.
 报警 闸门触发声光报警：进波/失波
  1.
 显示测量值 8个位置，可自定义显示
  1.
 数据分析 成像模式切换、图像闸门动态重建
生成检测报告




×
