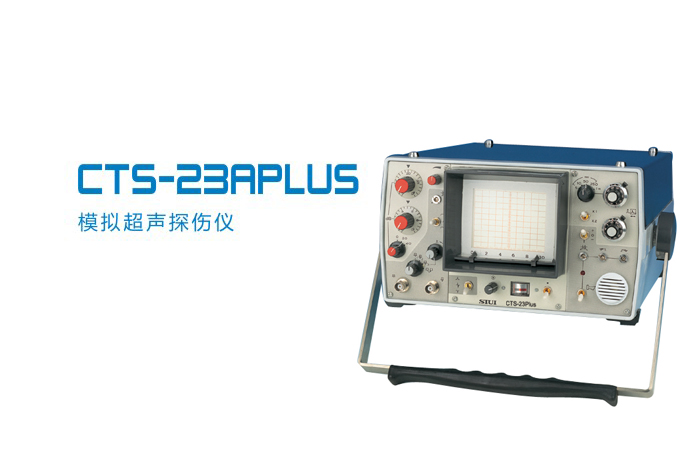

CTS-23APLUS
>>产品留言
产品介绍产品参数检测图库下载
- 工作频率达20MHz，分三个频段，可配用高频窄脉冲探头获得高分辨力
- 衰减器为衰减型，总衰减量90dB，特设0.5dB×20高精度衰减器
- 具有回波跟踪功能，可进行水浸法探伤
- 具有高频不检波信号等多种接口，可多机联机循环工作
- 高亮度、内刻度示波管，波形清晰
|
项 目 |
单 位 |
技 术 数 据 |
|
衰减器误差 |
dB |
每2±0.1 |
|
垂直线性误差 |
% |
≤5 |
|
探伤灵敏度余量 |
dB |
≥40（2.5Z20探头） |
|
水平线性误差 |
% |
≤1 |
|
工作频率范围 |
MHz |
0.5 ~ 20，分三个频段，其中频段1为1~15（-3dB） |
|
扫描范围 |
mm |
5~5000（钢纵波） |
|
脉冲移位 |
mm |
≥800 |
|
薄板分辨力 |
mm |
≤1.2mm（10C6N探头） |
|
近区探伤能力 |
|
配用10C6N探头，可发现距探测面2mm的直径2mm平底孔 |
|
阻塞范围 |
mm |
约4（纵波钢） |
|
衰减器 |
dB |
90（20dB×2、2dB×20、0.5dB×20） |
|
工作电压 |
V |
AC：220±22 DC：12.5±2 |
|
电池类型 |
|
镍氢电池组（1.25V×10） |
|
重量 |
Kg |
约7.2（含电池） |
|
尺寸 |
mm |
254×140×355（宽×高×深） |
